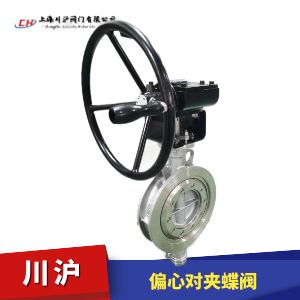

偏心對夾蝶閥型號：D373F

偏心對夾蝶閥適用于給排水、污水、建筑、空調、石油、化工、食品、醫藥、輕紡、造紙，水電、船舶、冶金、能源系統等，流體管線上作為調節和截流裝置來使用。是取代中壓閘閥、截止閥、球閥、旋塞閥的理想產品，是目前唯一能實現無磨損零泄漏，使用壽命長，并能承受一定反向壓力的高性能優秀產品。

執行機構選型
偏心對夾蝶閥通過支架和聯軸器和電動執行機構和氣動執行機構連接組成電動蝶閥（開關型和調節型控制信號4-20mA）和氣動蝶閥（開關型和調節型控制信號4-20mA）

偏心對夾蝶閥技術參數

公稱壓力 Nominal pressure	0.6MPa	1.0MPa	1.6MPa	2.5MPa
公稱通徑 Nominal diameter	80~3000 mm	80~3000 mm	80~2000 mm	80~1200 mm
密封試驗 Seal test	0.66MPa	1.1MPa	1.76MPa	2.75MPa
殼體強度試驗 Shell strength tes	0.9MPa	1.5MPa	2.4MPa	3.75MPa
適用溫度 Applicable temperature	≤100℃~600℃
適用介質 Applicable medium	煙氣、熱水、蒸汽、煤氣、酸、堿、食品 Flue gas, hot water, steam,gas, acld, alkall,food
驅動形式 Driving form	蝸輪傳動、電動、氣動 Worm gear drive,electric,pneumatic

偏心對夾蝶閥操作扭矩和流量系數CV

閥體 valve body	鑄鋼、不銹鋼、球墨鑄鐵 Cast steel, stainless steel, ductile cast iron
閥座 valve seat	不銹鋼 stainless steel
蝶板 Disc	鑄鋼、不銹鋼、球墨鑄鐵 Cast steel, stainless steel, ductile cast iron
密封圈 sealring	不銹鋼、橡膠 Stainless steel, rubber
閥桿 stem	2Cr13不銹鋼、1Cr13不銹鋼、45#鋼 2Cr13 stainless steel,1Cr13 stainless steel, 45#steel
襯套 bushing	鑄鉬青銅自潤軸承 Cast molybdenum bronze self lubrication bearing

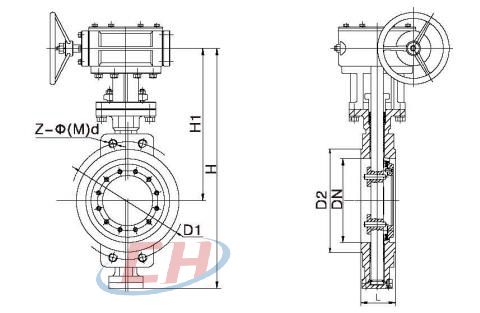

偏心對夾蝶閥結構圖

偏心對夾蝶閥安裝尺寸

通徑	主要尺寸				0.6MPa			1.0MPa			1.6MPa
DN	L(短)	L(長)	H	H1	D1	D2	Z-φ(M)d	D1	D2	Z-φ(M)d	D1	D2	Z-φ(M)d
50	43	43	272	200	110	90	4-14	125	100	4-18	125	100	4-18
65	46	46	335	225	130	110	4-14	145	120	4-18	145	120	4-18
80	49	64	355	240	150	125	4-18	160	135	4-18	160	135	4-18
100	56	64	385	255	170	145	4-18	180	155	4-18	180	155	4-18
125	64	70	455	305	200	175	4-18	210	185	4-18	210	185	4-18
150	70	76	490	325	225	200	4-18	240	210	4-22	240	210	4-22
200	71	89	590	380	280	255	4-18	295	265	4-22	295	265	4-22
250	76	114	655	410	335	310	4-18	350	320	4-22	355	320	4-26
300	83	114	740	460	395	362	4-22	400	368	4-22	410	375	4-26
350	92	127	840	525	445	412	4-22	460	428	4-M20	470	435	4-M24
400	102	140	890	545	495	462	4-M20	515	482	4-M24	525	485	4-M27
450	114	152	1010	630	550	518	4-M20	565	532	4-M24	585	545	4-M27
500	127	152	1065	650	600	568	4-M20	620	585	4-M24	650	608	4-M30
600	154	178	1140	680	705	670	4-M24	725	685	4-M27	775	718	4-M33
700	165	229	1268	780	810	775	4-M24	840	800	4-M27	840	788	4-M33
800	190	241	1432	860	920	880	4-M27	950	905	4-M30	950	898	4-M36
900	203	241	1528	900	1020	980	4-M27	1050	1005	4-M30	1050	998	4-M36
1000	216	300	1698	1000	1120	1080	4-M27	1160	1115	4-M33	1170	1110	4-M39
1200	254	360	1910	1100	1340	1295	4-M30	1380	1325	4-M36	1390	1325	4-M45
1400	279	390	2140	1200	1560	1510	4-M33	1590	1530	4-M39	1590	1530	4-M45
1600	318	440	2420	1330	1760	1710	4-M33	1820	1760	4-M45	1820	1750	4-M52

由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要偏心對夾蝶閥產品詳細樣本。
