| 閥體材質 | WCB、304不銹鋼、316不銹鋼 |
|---|---|
| 公稱通徑 | DN15-100mm |
| 壓力范圍 | PN1.6MPa、2.5MPa、4.0MPa、6.3MPa Class150,300 |
| 作用形式 | 壓閉式 |
| 適用介質 | 氮?dú)?、壓縮空氣、天然氣等 |
| 執行機構 | 膜片式 |
| 行業應用 | 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等 |

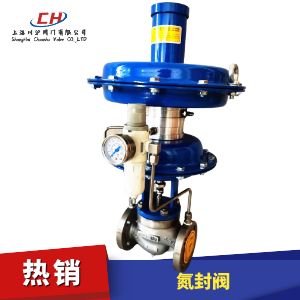

帶指揮器操作調壓氮封閥由供氮裝置和泄氮裝置兩部分組成。供氮裝置由指揮器和主閥兩部分組成。主要用于儲罐頂部氮?dú)鈮毫愣刂?，以保護罐內物料不被氮化及儲罐安全。
閥門選型
當儲罐進液閥開啟，向罐內添加物料時，液面上升，氣相部分容積減小，壓力升高，當罐內壓力升至高于泄氮裝置壓力設定值時，泄氮裝置打開，向外界釋放氮?dú)?，使罐?nèi)壓力下降，降至泄氮裝置壓力設定點時，泄氮裝置自動關閉。
當儲罐出液閥開啟，用戶放料時，液面下降，氣相部分容積增大，罐內壓力降低，供氮裝置開啟，向儲罐注入氮?dú)猓构迌?nèi)壓力上升，當罐內壓力上升至供氮裝置自動關閉。
| 公稱通徑 | 20 | 25 | 40 | 50 | 80 | 100 | 150 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 | 6 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| 額定流量系數Kv | 3.2 | 5 | 8 | 10 | 20 | 32 | 50 | 80 | 100 | 160 | 250 | 400 |
| 壓力調節范圍 | 0.5～70 20～120 60～400 300～700 500～1000 KPa | |||||||||||
| 公稱壓力PN | 1.0、1.6 MPa | |||||||||||
| 被調介質溫度 | 80、200 ℃ | |||||||||||
| 流量特性 | 快開型 | |||||||||||
| 調節精度 | ≤5% | |||||||||||
| 允許壓降(MPa) | 1.6 | 1.6 | 1.1 | 0.6 | 0.4 | |||||||
| 薄膜有效面積(C㎡) | 200 | 280 | 400 | |||||||||
| 允許泄漏量 | 符合ANSIB16.104—1976 IV級 | |||||||||||
| 閥蓋形式 | 標準型 (整體式) | |||||||||||
| 壓蓋型式 | 螺栓壓緊式 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 | |||||||||||
| 閥芯形式 | 單座型閥芯 | |||||||||||
| 流量特性 | 直線性 | |||||||||||
| 零件名稱 | 零件材料 | |||
|---|---|---|---|---|
| 閥體（代號） | WCB (C) | CF8 (P) | CF8M (R) | CF3M (RL) |
| 閥座 | 304 | 304 | 316 | 316L |
| 墊芯 | 304 | 304 | 316 | 316L |
| 閥蓋 | Q235 | 304 | 316 | 316L |
| 閥桿 | 304 | 304 | 316 | 316L |
| 下膜蓋 | Q235 | |||
| 膜片 | EPDM或FKM夾纖維 | |||
| 上膜蓋 | Q235 | |||
| 壓蓋 | Q235 | |||
| 螺紋蓋 | Q235 | |||

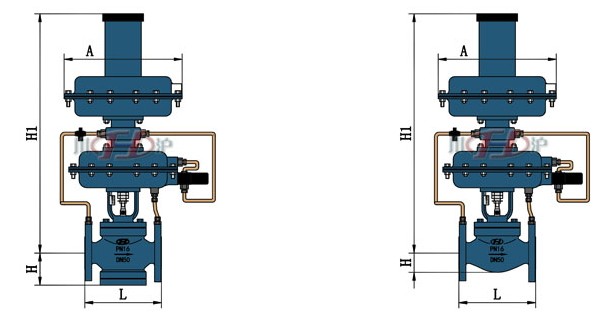

| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | |
| H | 老型 | 105 | 117 | 120 | 139 | 144 | 188 | 208 | 220 | 268 | 278 |
| 精小型 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | |
| H1 | 330 | 330 | 350 | 350 | 360 | 430 | 440 | 450 | 520 | 650 | |
| A | 310 | 400 | |||||||||
